Se simulan procesos en realimentación simple , en control en cascada y en control en adelanto (feedforward) . Para cada uno de estos procesos el programa facilita el diagrama de bloques de un sistema patrón preconfigurado y totalmente operativo (con valores por defecto), ya que no precisa de configuración inicial.

Respuesta temporal El usuario configura la instrumentación y los componentes de un proceso o sistema controlado, sobre los diagramas de bloques preconfigurados que se facilitan, y el programa muestra la Respuesta temporal.

Respuesta frecuencial También se obtiene la Respuesta frecuencial, tanto en lazo abierto como en lazo cerrado (diagramas Real, de Bode , de Nyquist y de Black , en modo individual o agrupados en una sola pantalla ).

Todo está siempre prediseñado, preconfigurado y operativo. Preparado para que el usuario defina, simule y ensaye su propio proceso o sistema controlado.

Asimismo, pueden simularse los componentes o elementos básicos que forman los bloques de los procesos y sistemas controlados.

El programa –software de simulación– es amigable, intuitivo y de manejo muy sencillo.
No precisa instalación; el ejecutable es autosuficiente en un entorno Windows.
No se precisa aprendizaje.
Los menús son intuitivos, muy explícitos y fáciles de usar.

El usuario puede componer, configurar o modificar el sistema, de manera muy sencilla en dos simples pasos para cada uno de los bloques, mediante los cuadros de diálogo desplegables del diagrama de bloques:

1)   Asignar a cada bloque que forma el sistema (controladores, válvula de control,
    procesos, medidores, perturbaciones, compensación) el tipo de componente
     de instrumentación o de proceso que le corresponda . Por ejemplo:

Controladores: P / P+I / P+D / P+I+D / I.
Válvula: lineal / isoporcentual / retardo de 1er.|2do. orden.
Procesos: ganancia / retardo de 1er.|2do. orden / integrador / tiempo muerto.
Medidores: lineal / cuadrático / retardo de 1er.|2do. orden / tiempo muerto.
Perturbaciones: ganancia / retardo de 1er.|2do. orden / tiempo muerto.
Compensación: lineal / derivativo / anticipativo / adelanto-retardo / controlador P+D.

2)   Definir el valor de los parámetros que caracterizan a cada componente
     seleccionado en el paso anterior , tales como:

ganancia G –banda proporcional, BP–, tiempo integral Ti –rpm–, tiempo derivativo Td,
tiempo de integración, ganancia K de los componentes, "rangeability" de la válvula,
constante de tiempo, factor de amortiguación, tiempo muerto, tiempo de espera,
cambio del punto de consigna, cambio de carga en el proceso, decalaje (valor de base, bias, offset), valor de referencia, tiempo de adelanto, elevac./supres. de cero, etc.

ControlP permite el estudio de la respuesta del sistema frente a perturbaciones, ya sean debidas a cambios en el punto de consigna (set point), cambios de carga en el proceso o cambios introducidos en los parámetros de los componentes del sistema (tales como ganancia, tiempo integral y derivativo, constante de tiempo, factor de amortiguación, tiempo muerto, etc.) .

Puede ejecutarse en modo de presentación inmediata o avanzando manualmente en modo paso a paso (con indicación numérica de los valores instantáneos y/o finales de las variables).

Los cambios en las perturbaciones (punto de consigna y cambios de carga) pueden generarse en escalón de cualquier magnitud o bien de acuerdo con un patrón de rampas programables definidas por tramos por el usuario; lo que permite observar el comportamiento del sistema frente a este tipo de perturbaciones según distintas formas (rampas, diente de sierra, triangular, trapecio, pulso, impulso).

Ajuste y sintonización de los controladores: Pueden ajustarse sus parámetros (ganancia G –BP–, tiempo integral Ti –rpm–, tiempo derivativo Td y consignas)
y observar los efectos producidos en el comportamiento y en la estabilidad del sistema, con el fin de tratar de optimizar la Respuesta temporal (decaimiento de las oscilaciones y su periodo –frecuencia–, tiempo de establecimiento, rebasamientos –sobreimpulsos o picos–, etc.) .
Para ello, el análisis de la Respuesta frecuencial suele ser de gran ayuda.

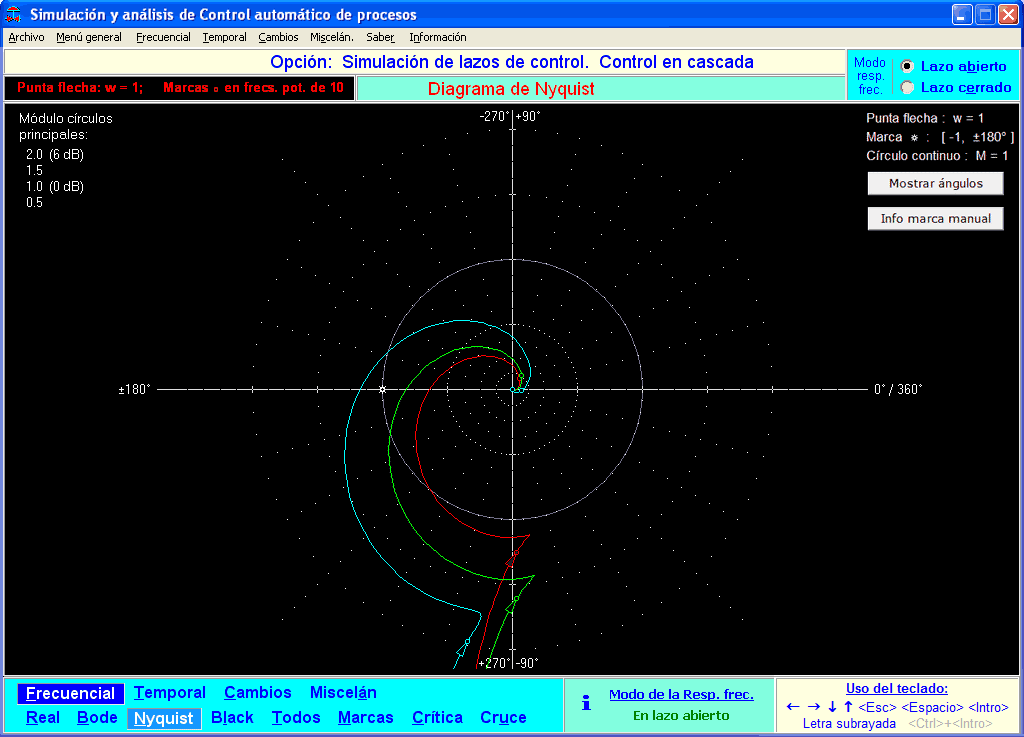

Se obtiene la Respuesta frecuencial, tanto en lazo abierto como en lazo cerrado (diagramas Real, de Bode , de Nyquist y de Black , en modo individual o agrupados en una sola pantalla ).

Permite la búsqueda automática de las frecuencias crítica , de cruce de ganancia y de pico de resonancia (véase el párrafo siguiente), facilitando así el cálculo de los márgenes de ganancia y de fase, y el conocimiento del grado de estabilidad del sistema y de su posible manipulación, a efectos de optimizar su comportamiento.

Asimismo, permite hallar los valores del módulo, ganancia y ángulo de fase para una frecuencia cualquiera, incluyendo las frecuencias especiales citadas en el párrafo anterior. En todos los casos, efectúa la correspondiente marca de situación de la frecuencia sobre el gráfico, con indicación de los valores numéricos que le corresponden (frecuencia, módulo, ganancia y ángulo de fase), todo en distintos tipos de unidades.

Y viceversa, puede hallarse la frecuencia correspondiente a cualquier valor de módulo, ganancia o ángulo de fase , clicando sobre el punto de interés en cualquiera de los diagramas de respuesta frecuencial, mostrándose también la correspondiente marca de situación e indicación de sus valores numéricos.

Pueden modificarse los parámetros del entorno de trabajo, tales como: la duración de la Respuesta temporal (en tiempo simulado* en el gráfico); el punto de consigna; la amplitud, la forma, el punto de entrada y el momento de aparición de las perturbaciones; la frecuencia de muestreo (FM) ; los márgenes de las escalas de módulo, ganancia y ángulo de fase; el tipo de unidades y los límites de las escalas de frecuencia (inicial y final).
(*) La duración en tiempo real (de usuario) de la ejecución gráfica de las respuestas (temporales y frecuenciales) suele ser del orden de 1 segundo o menor.

Asimismo, pueden modificarse el tipo de diagramas, la representación de variables intermedias, la superposición de distintas respuestas consecutivas, la ejecución de la Respuesta temporal en modo de presentación inmediata o avanzando manualmente en modo paso a paso (con indicación numérica de los valores instantáneos y/o finales de las variables), el análisis y el modo de ejecución de la Respuesta frecuencial en lazo abierto o en lazo cerrado, la configuración de las rampas programables , etc.

Puede solicitarse el despliegue de numerosos cuadros o paneles informativos y de cuadros de opciones, ya sean contextuales o desde menús.
Ejemplos (Ver info emergente al pasar el ratón y luego hacer clic):
   • Info sobre la frecuencia de muestreo (FM)
   • Info sobre las condiciones iniciales de un sistema
   • Más info sobre condiciones iniciales de un sistema
   • Info sobre límites de las escalas en análisis frecuencial
   • Info sobre ejecución de marcas mediante el ratón

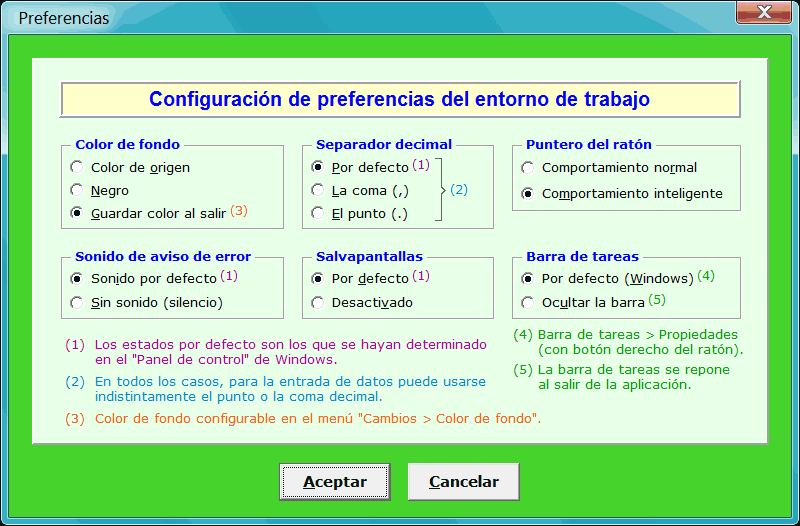

   • Configuración de preferencias en el entorno de trabajo
   • Selección de los modos de respuesta
   • Menú general de opciones
   • Cuadro informativo sobre navegación por teclado
   • Menú permanente alternativo para teclado y ratón
   • Opciones del menú "Misceláneos" (ejemplo)

La configuración actual o vigente de un sistema puede ser guardada en disco (o en un pendrive o disco duro externo) para su posterior recuperación (en un pequeño fichero que puede ser copiado y pegado o transmitido a otro PC).

Pueden imprimirse los gráficos obtenidos en pantalla (en colores) junto con un listado de los datos de configuración del sistema (componentes y sus parámetros).

El programa también simula y permite el estudio y análisis, de manera individual e independiente, de los siguientes componentes o elementos básicos:

De cada componente se obtiene la Respuesta temporal frente a señales de entrada en forma de impulso, escalón o rampa (de magnitud y duración ajustables) , así como la Respuesta frecuencial (diagramas Real, de Bode, de Nyquist y de Black).
